Weltrekord: SunKid Zauberteppich mit 400 Metern Länge

Längster, schnellster und stärkster Zauberteppich in Bottrop errichtet

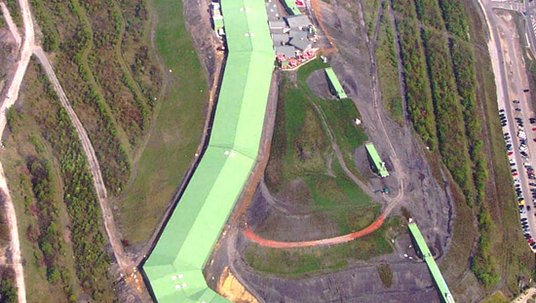

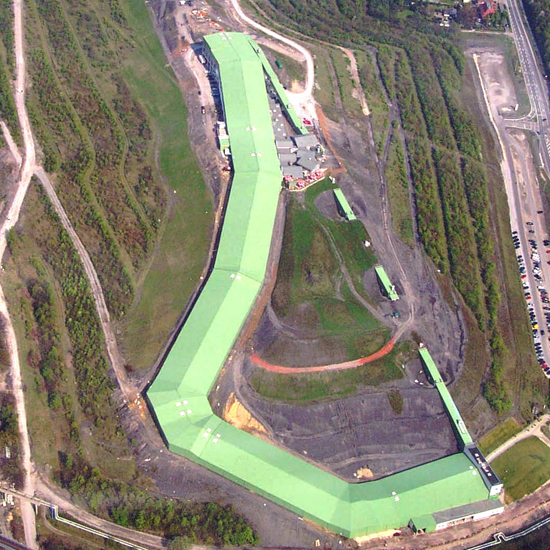

Die SunKid Skilift-Fördertechnik GmbH hat vor kurzem den längsten Zauberteppich der Welt im Alpincenter Bottrop in Deutschland installiert. Zwei Aufstiegshilfen mit einer Länge von je 400 Metern sowie einer Fahrgeschwindigkeit von 1,2 Metern pro Sekunde befördern die Wintersportbegeisterten vom Ende der Skihalle auf die „Bergstation“. Insgesamt wurden in die beiden Hauptaufstiegshilfen rund 900.000 Euro investiert. Das Imster Unternehmen realisierte das Projekt von der Planung über die Konstruktion bis hin zur Umsetzung. „Diese Förderbänder übertreffen alle bisherigen Anlagen bei weitem“, erklärt SunKid-Prokurist Mag. (FH) Emanuel Wohlfarter. Die vorher in Bottrop eingesetzten Industrieförderbänder eines anderen Lieferanten waren den Betreibern vor allem zu lärmintensiv und hatten unzureichende Ein- bzw. Ausstiege. Aufgrund einer neuen von SunKid eingesetzten „Gleitschicht-Technologie“ entsteht durch die neuen Förderbänder keine Lärmbelastung mehr.

17.000 Einzelteile für höchste Sicherheit

Bereits bei der Projektierung der neuen Aufstiegshilfe wurden in Zusammenarbeit mit dem TÜV Deutschland die Richtlinien und Sicherheitsvorschriften exakt definiert. Auf Basis dieser Vorgaben sowie bereits an die zukünftige europäische Norm für Skiförderbänder prEN 15700 angepasst konstruierte SunKid die 400 Meter langen Zauberteppiche. Mehr als 17.000 Einzelteile mit einem Gesamtgewicht von rund 110 Tonnen wurden mit 16 LKW-Zügen nach Bottrop geliefert – viele davon „Just-in-Time“, um eine reibungslose Montage in den Tunneln der Halle zu ermöglichen. Der Abbau des bestehenden „Liftes“ sowie die Montage der neuen Zauberteppiche erfolgten während der Fußballeuropameisterschaft 2008 innerhalb von nur drei Wochen und konnten termingerecht vom TÜV Deutschland abgenommen werden.

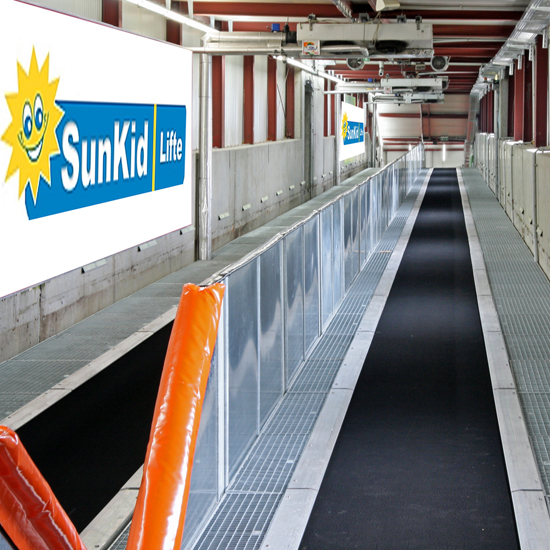

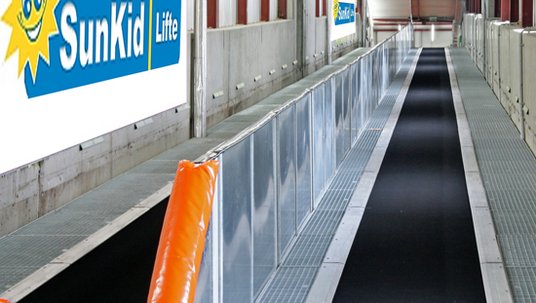

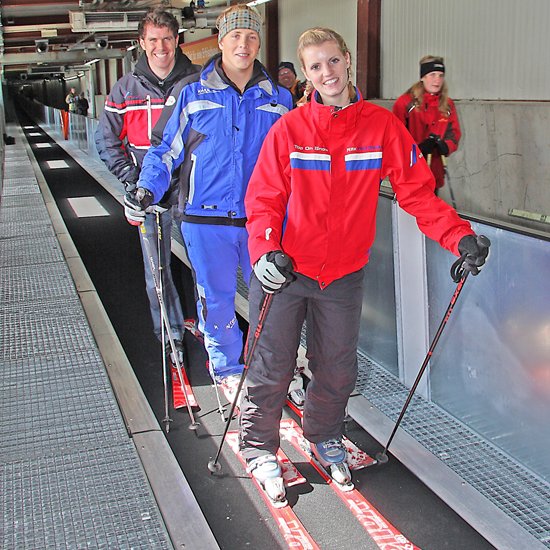

Als Hauptaufstiegshilfe war die Betriebssicherheit der Zauberteppiche ein wichtiges Kriterium. Die Beaufsichtigung erfolgt durch eine externe Bedienerzentrale, von wo aus über Kameras die gesamte Förderbandstrecke eingesehen werden kann. Ein geordneter Einstieg zum Förderband wird mittels Zutrittsschranken garantiert. Beim Einstieg gibt es für Skifahrer, Snowboarder und Fußgänger trotz der höheren Geschwindigkeit von 1,2 Metern pro Sekunde keine Probleme. Nach rund 5,5 Minuten erreicht man die Ausstiegsstelle auf der Bergstation. Diese ist mit Kunststoffmatten ausgelegt – ohne Schnee und Eis -, was den Ausstieg sehr einfach macht.

Beförderungskapazität 2.400 Personen pro Stunde

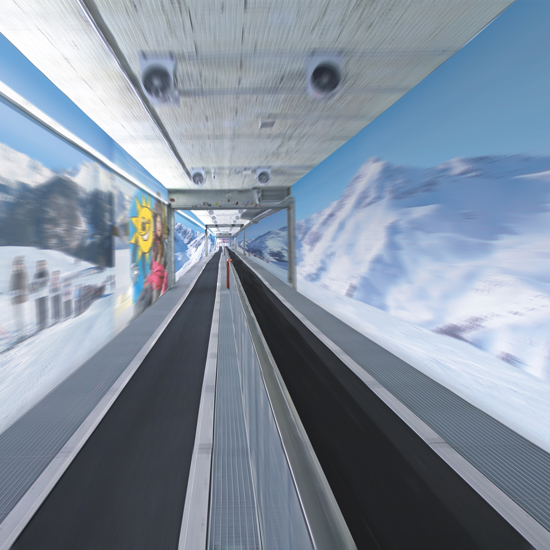

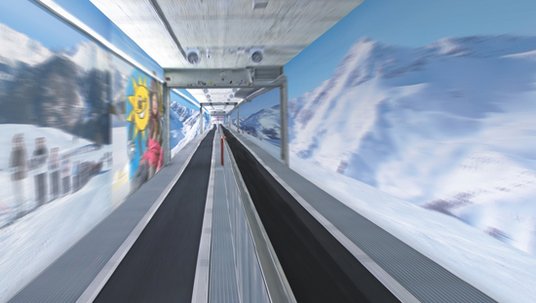

Beim Förderband für das Alpincenter Bottrop wurde ein 900 Millimeter breiter Fördergurt zur Komfortverbesserung verwendet. Normalerweise verfügen die Fördergurte über eine Breite von 600 Millimeter. Das eingesetzte 4-lagige Gummitransportband wurde vor Ort durch Vulkanisierung zu einem Endlosband geschlossen. Für die Spannung des Gurts sorgt ein fünf Meter tiefer Spannturm mit mehr als fünf Tonnen Gewichten pro Zauberteppich im oberen Drittel der Strecke. Ein Handlauf in der Mitte der Förderbänder gibt den Fahrgästen mehr Halt und trennt die beiden Zauberteppiche voneinander ab.

Mit den neuen Förderbändern können 2.400 Personen pro Stunde bequem transportiert werden. „Die ersten Erfahrungen zeigen, dass die Besucher die neuen Förderbänder und den gesamten Umbau sehr positiv aufgenommen haben. Vor allem der nicht mehr vorhandene Geräuschpegel ist ein enormer Komfort für die Gäste“, freut sich der Geschäftsführer des Alpincenter Bottrop, Wolfgang Langmaier.

Infos zum Projekt in Bottropp:

Länge: je 400 m

Geschwindigkeit: je 1,2 m/s

Fahrzeit: ca. 5 ½ min.

Motor: je 60 kW

Breite je Förderband: 900 mm

Kapazität: je 1.200 Pers./h = 2.400 Pers./h

Steigung: Ø 15% (Max. 22,5 %)

Logistik: über 17.000 Einzelteile mit einem Gesamtgewicht von rund 110 Tonnen

Lieferung mittels 16 LKW-Zügen

Montagezeit: 3 Wochen unter der Leitung von 2 Monteuren

Beaufsichtigung der Hauptaufstiegshilfen über Bedienerzentrale mit Einsicht auf die gesamte Strecke mittels Kameras

Abgenommen vom TÜV Deutschland
